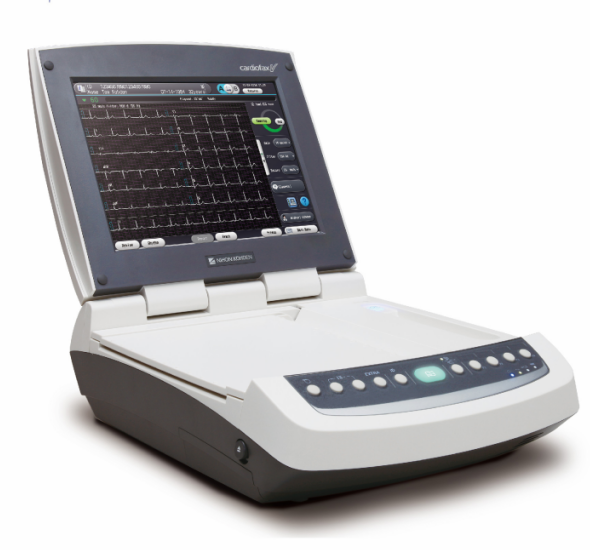

日本光电心电图机ECG-2450

l 12 寸高清彩色液晶屏，真比例显示系统

l 双输入接口，一机两用

l synECi18 技术，无需额外电极即可获得十八导联心电图

l 10 分钟长程心电图全导联波形冻结功能

l 独立采集盒软硬件双重降噪，支持按键控制，导联状态监测示。

l 导联线可单根独立更换。

l 采集盒兼容 12 导、15 导采集功能。

l 支持本机报告结论编辑

l 支持过往心电波形对比

l 支持实体按键自定义功能

l 支持选配心室晚电位

l 支持选配运动负荷测试ECG-2450 招标参数

类别

项目

内容

输入电路

心电输入

12 或 15 导联同步采集

输入方式

外置独立输入盒

*双输入采集接口

支持

输入盒采集控制

支持

*输入盒电极状态显示

支持

*输入盒导联线单根独立更换 支持

导联选择

自动或手动

输入方式

浮地输入

输入保护

标配导联线内附除颤保护电路

采样率

16000Hz

模数转换精度

≤1.25μV

输入阻抗

≥20MΩ

耐极化电压

≥±550mV

共模抑制比

≥110dB

频率响应

0.05Hz-150Hz（+0.4/-3 dB）

标准灵敏：

10mm/mV, 误差≤±2%

时间常数

≥3.2 秒

滤波器

低通滤波、肌电滤波、交流滤

波、基线抑制滤波

低通滤波

75Hz, 100Hz, 150Hz 三档

肌电滤波

25Hz/35Hz 二档

交流滤波

50Hz 或 60Hz

基线抑制

强/弱/关闭三档

增益/灵敏度选择

2.5，5，10，20mm/mV，手动

或自动

不正常状态检测

电极脱落报警，高频噪声过高

报警

电极脱落

液晶显示器显示脱落部位 输

入盒显示检查功能

静息十二导联

支持

静息十五导联

支持

synEci18 导联

支持

节律心电图检查

支持

运动后心电图检查

支持，含自动分析

RR 间期检查

支持

心电向量图

支持

运动负荷心电

选配，支持踏车或平板，

心室晚电位检查

选配

显示和记录

显示方式：

≥12"液晶显示

显示分辨率：

1024*768

显示导联数：

同屏 12、15 导联，synECi18

导联

导联显示方式

3*4、6*2、12*1、6*2+3、

6+9、15*1

下部节律导联显示

同屏显示时长

2.8s、5s、10s

心电画面查看器

支持波形、分析、详细测量值

单独查看

显示内容：

内部存储器信息、网络连接信

息、服务器同步信息、系统菜

单、心电波形、心率、导联名

称、走纸速度、增益、滤波

器、日期、患者信息、测量信

息、工作模式、标记

记录器：

内置高分辨率热线阵打印。

记录纸：

折叠纸 卷纸

记录道数：

3, 3+1, 6, 6+1，12,，15

synECi18

走纸速度：

5，10, 12.5, 25，50mm/S

无纸检出：

记录纸用完后自动停止走纸并

报警

打印数据：

程序型号、版本、日期和时

间、走纸速度、灵敏度、导联

名称、滤波器、患者信息（ID

号码、年龄、性别）、电极检

出、噪声、计时标记、事件标

记、心电波形、分析报告等。操作模式

自动记录模式（实时）

自动记录模式（回顾）

*冻结记录模式 10 分钟

手动记录模式

自动开始记录、心律失常检测

并自动延长记录

其他

全屏触摸操作

支持

测量分析：

ECAPS 12C 自动测量分析算法

ECAPS18 自动测量分析算法

自动测量参数：

包括心率、PR 间期、

QT/QTc、P/QRS/T 电轴、

RV5/SV1 电压等值

自动分析结果：

分析标准四档可调，5 大类

200 种以上分析结论支持，分

析结果支持中文或英文切换

（可包含原因说明）与显示和

打印语言可分别设置，支持明

尼苏达码表示。

外部输入：

10mm/0.5V±5%，输入阻抗≥

100kΩ

信号输出：

0.5V/1mV±5%，输出阻抗≤

100Ω，输出短路时不损坏心

电图机

其它输出接口：

USB*4 SD*1 VGA*1

存储

内置 1800 份心电图存储容量

外置存储 SD 卡扩展，最高支

持 32GB 48000 份文件

网络

自带 LAN 接口，支持有线网络

连接

支持无线网络连接

提示音：

QRS 同步

*自定义实体输入键：

4 个

打印网格：

具备在无网格纸上打印网格功

能

心律失常检测：

具备心律失常检测并自动延长

记录的功能

QTc 算法：

ECAPS、B 型、F 型三种可选安全性：

电击防护类型: I 类 CF 型。

交流：

100-240±10%

直流：

长效可充电电池，充满电可连

续工作 30 分钟以上。

屏幕操作指导

支持
