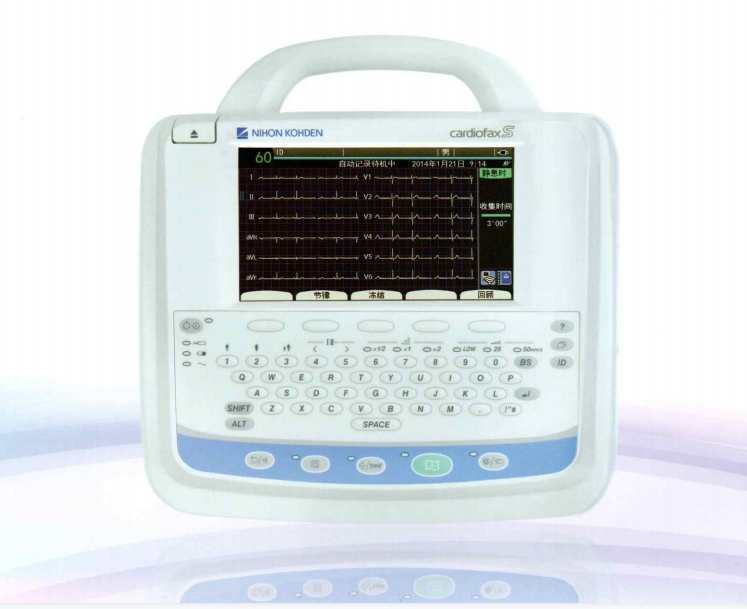

日本光电多道心电图机ECG-2260

ECG 输入

输入阻抗： ≥ 50 MΩ

（在 10 Hz 条件下）

耐极化电压：: ±550 mV

输入保护功能： 连接以下指定导联线时，可具除颤保护

共模抑制比： ≥105 dB

输入回路电流： ≤ 0.05 μA

标准灵敏度： (10 ± 0.2) mm/mV

内部噪声： ≤ 20 μVp-p

道间串扰： ≤ –40 dB

频率特性： 0.05 Hz ～ 150 Hz（+0.4 dB ～ –3.0 dB）

采样率： 8000 次/秒

定标电压： （1 ± 0.05）mV

二、

波形数据处理

波形数据处理

导联数： 12 导

最小响应信号： 20 μVp-p

肌电滤波： 25 Hz 滤波开时：对 20 Hz 不小于 70 %，对 30 Hz 不大于

70 %；35 Hz 滤波开时：对 30 Hz 不小于 70 %，对 40 Hz

不大于 70 %

高频滤波： 滤波设置 75 Hz，100 Hz，150 Hz 时，对 75 Hz，100 Hz，

150 Hz 的衰减量不大于 3 dB

交流滤波： 50 Hz ± 0.05%，≥ 20 dB

60 Hz ± 0.05%，≥ 20 dB

基线漂移抑制： 弱：0.1 Hz（-20 dB），强：0.1 Hz（-34 dB）

低频特性（时间常数）： ≥ 3.2 s

灵敏度切换： 具有 5 mm/mV、10 mm/mV、20 mm/mV 三档，转换

误差不超过±5 %；

三、

打印机

打印机

记录方式： 热线阵

打印密度： 200 dpi（8 点/mm）；320 点/mm2（25 mm/s）；

轨迹宽度： 1 ms

记录道数： 3, 4, 6

记录速度： 5 mm/s, 10 mm/s, 12.5 mm/s, 25 mm/s, 50 mm/s；

记录速度误差： ±5 %

记录纸宽： 110 mm

打印数据： 心电波形、心率、导联名称、版本、日期和时间、走纸

速度、灵敏度、滤波器设置、患者信息、测量信息、标

记。

四、

外部输入

外部输入

/ 输出

外部输入： 2 导，10 mm/0.5 V，输入阻抗：≥ 100 kΩ

信号输出： 1 导，0.5 V/mV，输出阻抗：≤ 100 Ω

五、

电源要求

电源要求

电压： 交流（100 V ～ 240 V）±10 %

频率： 50 Hz ± 1 Hz ； 60 Hz ± 1.2 Hz

输入功率： ≤ 80 VA

电池： 12 V，1950 mAh，电池工作时间 30 分钟以上

（满电时：

6 道记录，输入 1 mV 10 Hz 正弦波 打印速度 25 mm/s）

六、

接口

接口

USB A 型 ×2

SD 卡槽×1

LAN 口×1

七、

彩色

彩色

LCD（带背景光）

显示屏尺寸： W × H ： 154.08 mm × 85.92 mm (7 英寸)

分辨率： 800 点 × 480 点

显示数据： 系统菜单、心电波形、心率、导联名称、走纸速度、增

益、滤波器、日期、信息、解析结果。

八、

操作环境

操作环境

温度： +5 °C ～ +40 °C

湿度： 25 % RH ～ 95 % RH（无结露）

气压： 700 hPa ～ 1060 hPa

九、

运输存放环境

运输存放环境

温度： –20 ºC ～ +65 ºC

–20 ºC ～ +50 ºC（记录纸）

–20 ºC ～ +55 ºC（电池，1 个月以内）

–20 ºC ～ +35 ºC（电池，1 个月以上，1 年以内）

湿度： 10 % RH ～ 95 % RH

10 % RH ～ 90 % RH（记录纸）

20 % RH ～ 85 % RH（电池，1 个月以内）

45 % RH ～ 85 % RH（电池，1 个月以上，1 年以内）

气压： 700 hPa ～ 1060 hPa

十、

大小和重量

大小和重量

大小： (L × H × W): (285 mm × 102 mm × 298 mm) ± 10 %

重量： 2.3 ㎏ ± 10 %
